XB旋轉式潷水器

發布時間：2018-07-02 點擊次數：20152 次

概述
       XB旋轉式潷水器是排出SBR反應池中上清液的專用設備。旋轉式潷水器通過電動推桿的驅動，潷水堰槽繞排水管，實現潷水器連續排水。

結構形式
       XB旋轉式潷水器主要由電控箱、電動推桿、潷水主管及支管、堰槽組件、浮筒組件、出水組件、行程控制、底座等部分組成。旋轉式潷水器由電動推桿把水下部分與執行機構連接起來，當需要排水時，中央控制系統會給出信號，指令電機驅動螺桿旋轉，電動推桿向前推出，集水堰槽隨水平管的轉動而下降，開始潷水，排出的上清液由排水管排出，當潷水結束后，推桿內計數器給出信號，電機反轉，牽引集水堰槽上移，回到預置位置，等待完成下一個循環。

主要特點
       1、設有推桿過扭矩裝置，保證設備具有較大的安全性；
       2、適應性強：通過內部機構設定相關參數，可相應改變潷水器的運行速度和運動范圍，適應不同水質水量要求；
       3、行程控制機構全部置于防護罩內，不受風雨的侵蝕；
       4、密封旋轉接頭，轉動靈活，密封性好；
       5、電動推桿結構簡單，易于拆卸和維修。

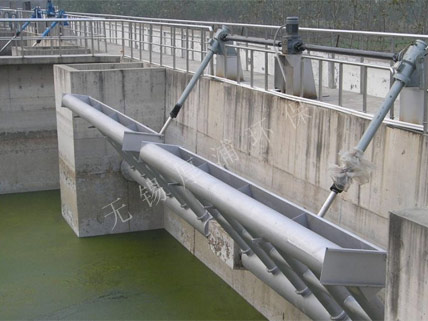

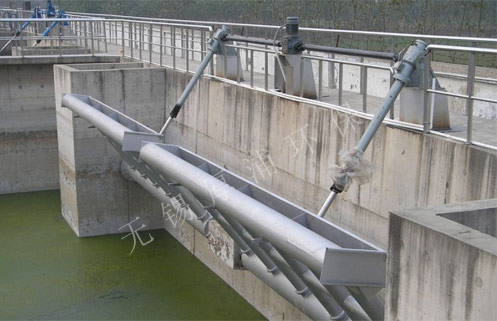

外形示意圖

訂貨所需參數
       1、每小時潷水量
       2、潷水深度
       3、控制要求
       4、材質要求

規格型號及技術參數

潷水量100-900T/H，單推桿單邊出水形式

型號	XB100 XB200 XB300		XB400 XB500 XB600		XB700 XB800 XB900
潷水堰長 （m）	≤2	≤3	≤4	≤5	≤7	≤8
潷水深度	≤2.5m
電機功率	0.4kw		0.75kw		1.1kw

潷水量1000-2000T/H，雙推桿雙邊出水形式

型號	BS1000	BS1200	BS1400	BS1600	BS1800	BS2000
潷水堰長 （m）	≤10	≤12	≤14	≤16		≤18
潷水深度	≤2.5m
電機功率	1.1~1.5kw			1.5~2.2kw
